Photonique : des cristaux sur mesure pour contrôler la lumière
En démontrant pour la première fois qu'il est possible de guider et filtrer la cristallisation d'un matériau à changement de phase sur puce, l'équipe de Sébastien Cueff, à l'Institut des nanotechnologies de Lyon, propose une nouvelle manière de programmer des composants photoniques, tout en évitant une consommation d’énergie continue. Publiés dans Advanced Materials, ces travaux pourraient peser pour l’avenir des télécommunications optiques, de l’ingénierie neuromorphique et de certaines architectures de calcul pour l'IA.

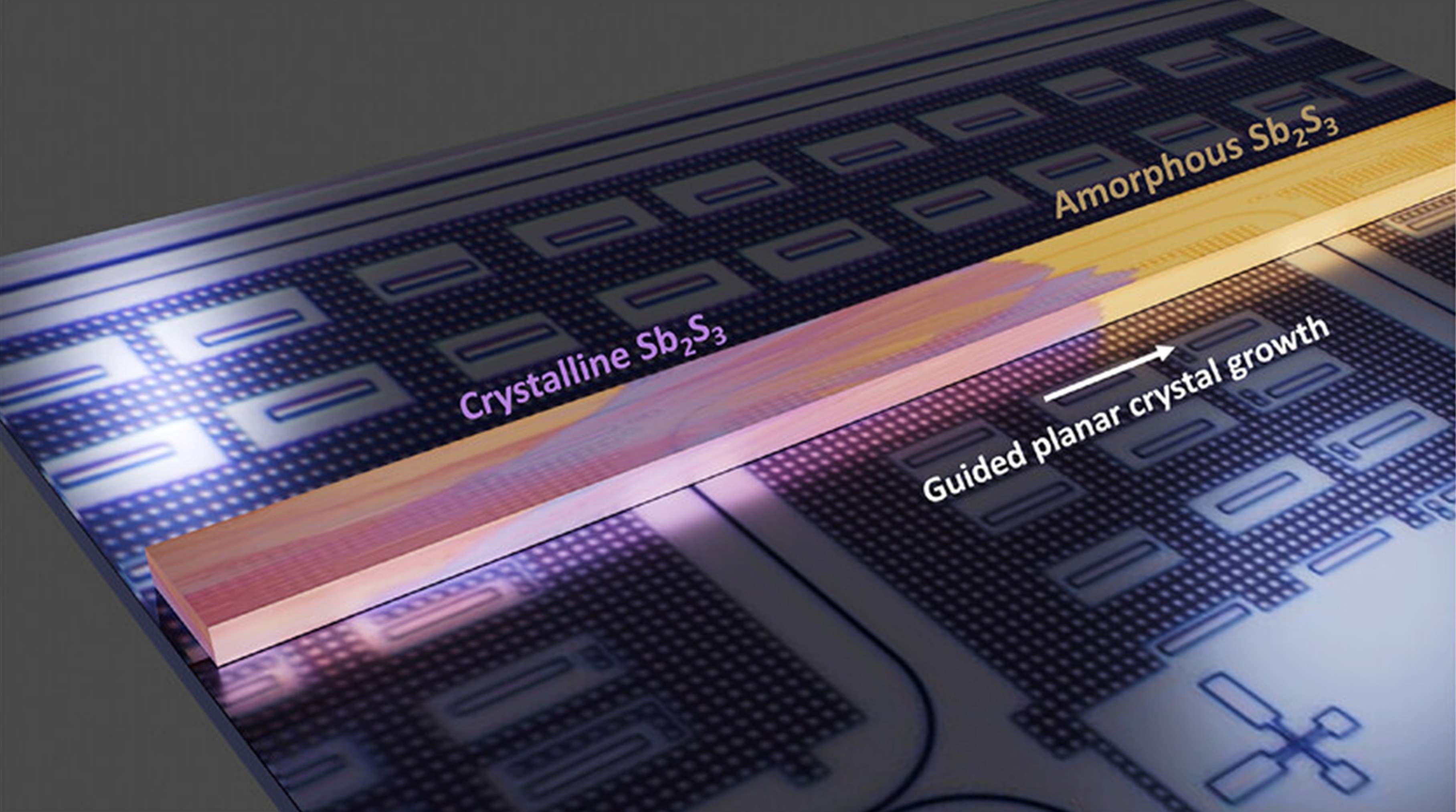

© F. Bentata, A. Taute, C. Laprais, et al.
Aujourd’hui, la quasi-totalité des systèmes de calcul embarqués dans nos ordinateurs, téléphones et qui font tourner les modèles d’IA, s’appuie sur l’électronique pour traiter les données. Pour contourner certaines limites de cette approche, la photonique est de plus en plus étudiée. Les photons, qui en sont le vecteur, présentent en effet l’avantage de circuler rapidement, de dissiper peu de chaleur, tout en transportant (beaucoup) d’informations. Mais pour qu'advienne une photonique réellement programmable, encore faut-il des matériaux capables de contrôler le comportement de la lumière.
Les matériaux à changement de phase prennent ici tout leur intérêt. Certains peuvent basculer d'un état amorphe, où les atomes sont désordonnés, à un état cristallin, où ils s'organisent selon une structure régulière. Ce changement modifie fortement leur indice de réfraction, c’est-à-dire la manière dont ils conduisent et dévient la lumière. Une fois la bascule effectuée, le matériau conserve ce nouvel état sans apport d'énergie supplémentaire, c'est ce qu’on appelle la non-volatilité.
Ces recherches ont été menées par :
- Institut des nanotechnologies de Lyon (INL, Centrale Lyon/CNRS/CPE Lyon/Insa Lyon/Lyon 1 Université)
L'équipe de Sébastien Cueff a opté pour le Sb₂S₃, ou trisulfure d'antimoine, connu des minéralogistes sous le nom de stibine et notamment visible sous forme cristalline au Musée des Confluences à Lyon. Ce minéral intéresse les physiciens parce qu’il présente un fort changement d’indice de réfraction lorsqu’il cristallise et de très faibles pertes optiques dans le proche infrarouge (une gamme de longueurs d’onde clé pour les télécoms). Mais sa cristallisation est capricieuse, avec des germes qui apparaissent aléatoirement et en petit nombre, surtout dans ces petits volumes.
Forcer le cristal à prendre le bon chemin
Le problème de départ tient au fait que lorsque l’on réduit le volume du matériau, comme l'impose le travail sur puce, la probabilité de trouver un germe chute rapidement. En dessous de 10 µm, le cristal ne se forme même pas. On pourrait rapprocher ce phénomène avec ce qui se passe quand on verse du champagne dans un verre sans impureté ni poussière. Le changement de phase ne s’opère pas et aucune bulle ne se forme. L’idée des chercheurs a donc été de « dessiner » un réservoir sur le matériau, lequel est chauffé de manière contrôlée, pour qu’un germe s’y développe à coup sûr. Un canal suffisamment étroit est accolé à ce réservoir pour que le cristal y progresse de façon maitrisée. Il suffit alors de couper la chauffe pour l'immobiliser à la position souhaitée, indéfiniment, sans consommer d’énergie supplémentaire.
L’équipe a d’abord testé cette configuration sur un interféromètre de Mach-Zehnder fourni par STMicroelectronics, un composant de base de l’optique intégrée qui sépare un signal lumineux en deux chemins avant de les recombiner. En déposant une fine couche de Sb₂S₃ sur l'un des bras et en modulant la progression du cristal, les scientifiques ont programmé dix états distincts et stables, sans alimentation électrique pour les maintenir. Un avantage décisif sur les approches concurrentes, qui reposent sur des micro-chaufferettes fonctionnant en permanence. Ces interféromètres programmables sont notamment au cœur du développement de l'optique neuromorphique, qui cherche à reproduire par la lumière certains mécanismes du cerveau.
En réduisant la largeur du canal à 2 µm, l'équipe a poussé le principe plus loin encore. La contrainte géométrique est alors si forte que seules les orientations cristallines compatibles avec le passage peuvent s'y propager. Les autres sont filtrées. Le cristal qui en ressort se comporte presque comme un monocristal, optiquement homogène sur toute sa longueur. Les physiciens ont adapté cette configuration à une métasurface, une surface plane et ultramince couverte de nanostructures capables de façonner la lumière.
Ces travaux préfigurent une nouvelle génération de puces photoniques, sobres en énergie, reconfigurables « à la demande » et utiles aux prochains dispositifs d’imagerie, aux systèmes optiques spatiaux, ou encore à certaines des briques du calcul optique sur lesquelles reposent les architectures d'IA de demain.
Références
Spatially-Controlled Planar Guided Crystallization of Low-Loss Phase Change Materials for Programmable Photonics.
F. Bentata, A. Taute, C. Laprais, R. Orobtchouk, E. Kempf, A. Gassenq, Y. Pipon, M. Calvo, V. Martinez, S. Monfray, G. Saint-Girons, N. Baboux, H. S. Nguyen, X. Letartre, L. Berguiga, P. Genevet et S. Cueff.
Adv. Mater.38, no. 8 (2026): e06609.
https://doi.org/10.1002/adma.202506609
Article consultable sur les bases d’archives ouvertes Arxiv et HAL
